7093 oplaadpinner

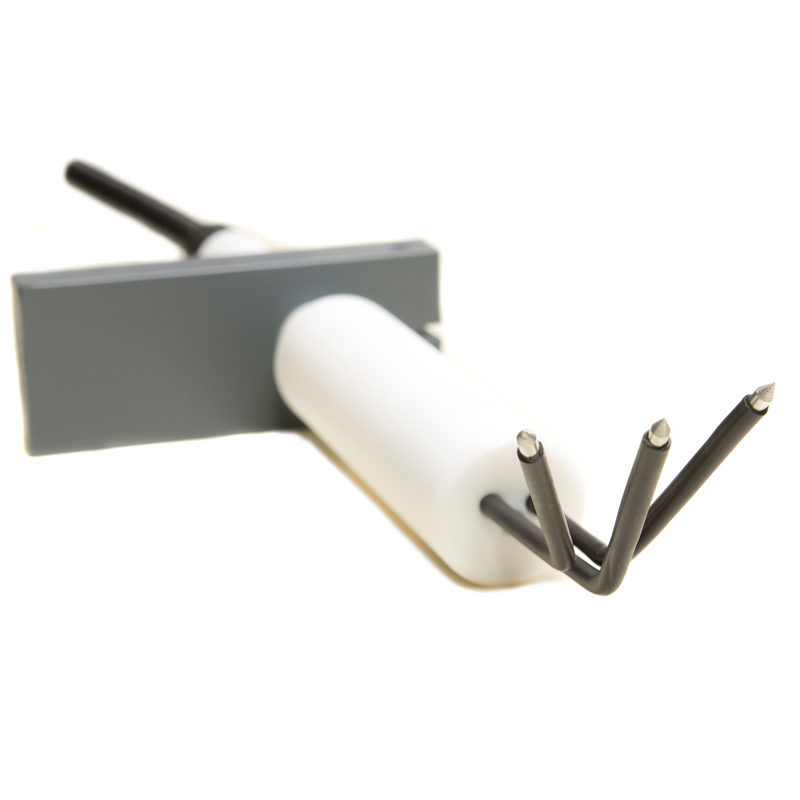

Vorkvormige oplaadpinner voor het gericht statisch opladen van randen folie
- Vorkvormige pinner met 3 emitters van 96mm, 101mm en 106mm lang
- Voor het veilig en gecontroleerd aanbrengen van statische elektriciteit
- Veel gebruikt voor edge pinning en bij hoge omgevingstemperaturen
- Werkt in combinatie met een Fraser oplaadgenerator
De 7093 oplaadpinner is onze vorkvormige oplaadpinner die gebruikt kan worden in combinatie met Fraser oplaadgeneratoren tot 30kV. Deze oplaadpinner wordt veel gebruikt voor edge pinning, het op de plek houden van de randen materiaal. De pinner is speciaal ontworpen voor hoge omgevingstemperaturen en kan gebruikt worden tot 140 graden Celsius. Standaard wordt de oplaadpinner geleverd met 2 meter hoogspanningskabel.
Wanneer kies je voor de 7093 oplaadpinner?
Als je een proces hebt waarbij je veilig en gecontroleerd statische elektriciteit wilt aanbrengen op de rand van een folie, of bij hoge temperaturen, dan is de 7093 de juiste keuze.
Meer weten over de 7093 oplaadpinner?
Hieronder vind je het antwoord op de meest gestelde vragen. Staat je vraag er niet tussen? Neem vooral even contact met ons op!
| Constructie | PTFE body, 3 Tungsten emitters, 3mm diameter |

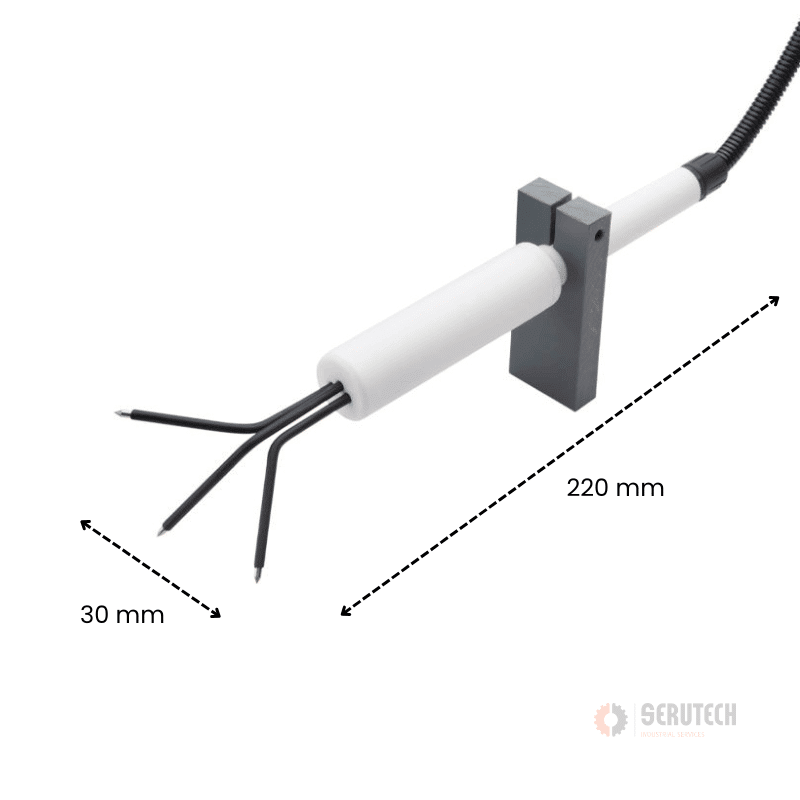

| Afmetingen | 220mm * 30mm (l * b, incl. connector) |
| Kabel | 2 meter hoogspanningskabel standaard, langere en andere opties zijn verkrijgbaar |
| Veiligheid | 100 MOhm weerstand voor veilig gebruik |
| Omgevingstemperatuur | Pinner en emitters max 140°C, kabel maximaal 80°C |
| Elektrische input | Gebruik met een Fraser oplaadgenerator |
| Certificering | CE |
De oplaadpinners hebben meerdere overeenkomsten:
- Ze zijn allemaal gemaakt van een materiaal dat voldoet aan UL94 V-0 normen
- Ze moeten worden gebruikt in een droge, olie-vrije omgeving
- Alle types werken met een Fraser 30kV oplaadgenerator
De verschillen tussen de oplaadpinners zijn als volgt:
- De 7090 oplaadpinner is de meeste compacte oplaadpinner en wordt veel gebruikt voor het aanbrengen van statische elektriciteit op erg kleine oppervlakken. Deze kan worden gebruikt bij temperaturen tot 60 graden Celsius.
- De 7093 oplaadpinner is specifiek ontwikkeld voor edge pinning toepassingen, waarbij zijkanten van materialen op een rol moeten worden gepind. Deze kan worden gebruikt bij temperaturen tot 140 graden Celsius.
- De 7095 oplaadpinner is een bredere oplaadpinner die verkrijgbaar is in 3 breedtes: de 7095-4, de 7095-8 en de 7095-12, waarbij de 4, 8 en 12 staan voor het aantal emitters. Deze kunnen gebruikt worden bij temperaturen tot 60 graden Celsius.
- De 7095-12 HT oplaadpinner is de high temperature variant van de 7095. Deze heeft 12 emitters en kan gebruikt worden in omgevingen tot 100 graden Celsius.
Een oplaadpinner is ideaal voor het aanbrengen van statische elektriciteit op kleine oppervlakken, zoals bij edge pinning. Een oplaadstaaf wordt juist veel gebruikt bij grotere oppervlakken of bredere stroken materiaal.
Vraag bovenaan deze pagina een offerte aan en ontvang binnen 1 werkdag een vrijblijvende offerte.
Als je de oplaadpinner goed positioneert is de levensduur ontzettend lang. Let ook op de maximale omgevingstemperatuur, deze is 140 graden Celsius. Voor tips voor optimale plaatsing van de oplaadpinner, zie hieronder.
Hou voor optimale plaatsing rekening met het volgende:
- Plaats een oplaadpinner altijd tegenover een andere oplaadpinner of een geaard, geleidend object (zoals een antistatische borstel, metalen profiel of metalen rol)
- Bij 30kV: plaats de oplaadpinner in ieder geval 20mm van het materiaal af
- De benodigde hoogspanning verschilt per toepassing en type materiaal. Test hiermee, zodat je niet onnodig hoge hoogspanningen gebruikt
- Zorg ervoor dat er geen metaal naast/vlakbij de oplaadpinner is
Dat hangt af van de toepassing. Het is in ieder geval essentieel om de apparatuur goed schoon te houden, en dan met name de emitters (scherpe puntjes). We hebben hiervoor een speciale cleaning kit, met een zachte borstel en speciale reinigingsvloeistof. Zorg er bij het reinigen voor dat de apparatuur uit staat, en dat deze volledig is opgedroogd voordat het weer wordt aangezet.
De oplaadpinner werkt in combinatie met een van Fraser’s IONFIX 30kV oplaadgeneratoren, zoals de IONFIX Compact 30kV en de IONFIX Pro 30kV. Klik hier voor meer informatie over de oplaadgeneratoren
De 7093 oplaadpinner is een product van Fraser Anti-Static. Fraser is een familiebedrijf uit Engeland dat zich puur toespitst op de ontwikkeling van ionisatieapparatuur. Wereldwijd behoren ze tot de top 3 leveranciers van deze apparatuur. Ze onderscheiden zich door een geweldige prijs/kwaliteitverhouding, focus op innovatie en uitstekende service.
